1米法标准屏蔽暗室的组成

2023-02-25 12:41:39

随着电子信息技术的发展,人们对各种暗室的需求量越来越多,也保证信息的泄露,人们对暗室的性能要求也越来越严格。为解决1米法屏蔽暗室施工难题,施工中通过塞焊、对接熔焊的焊接方式,将屏蔽暗室的钢骨架与屏蔽钢板焊接在一起,使之形成稳定的六面体空间体系。但是有很多人不知道1米法标准屏蔽暗室的组成是怎样的,下面我们一起来了解一下:





1、屏蔽门:暗室采用气动门,采用双刀或单刀指形簧片结构;


2、通风波导:波导通风口的尺寸和数量根据需要进行设计,要保证暗室换气量为5-8次/小时。


3、接口板:对整个暗室及控制室接口板除带有必要的接口板外,其余接口板位置应与设备供应商协调的应有预留。原则上接口板数量应尽量 最少。


4、天线塔:天线塔应能满足天线按IEC61000-4-3规定在1米范围升降的要求;同时,要有可 装各种型号天线的转接口。


5、接地:提供从屏蔽体到地网连接用扁平铜带一根,原则应使用单点接地。


6、电源滤波器:若干个交、直流电源线滤波器,对转台、天线塔、照明、EUT等设备供电进行电源滤波。 电源线滤波器应经过UL安全认证,其对频率高于10KHz的插入损耗至少有100dB。并提供各滤波器插入损耗、漏电流等指标 曲线。

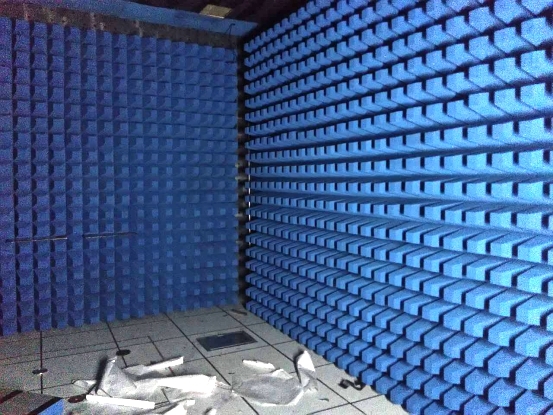

7、吸波材料:除地板外,其余各面都需贴有铁 氧体材料,包括门内侧。并在其五面的部分镜面费涅尔区需敷设复合吸波材料。为了满足辐射敏感度的测试,要求预留出铁氧体及尖劈吸波材料,以实现全 电波暗室测试要求,原则上要求这些材料移动方便。


8、地板:该暗室拟采用高架反射地板,应承诺保证地板不会变形,在暗室门至转台附近应承受500kg/sqm且不变形,其余区域应承重150Kg/sqm不变形。高架反射地板应和暗室的屏蔽墙有良好的电连接。 其次,应保 证天线与转台之间地板的平整。


以上1米法标准屏蔽暗室的组成就分享到这里了,屏蔽暗室的结构组成与原有房屋结构的墙、梁、顶、地连接在一起进行施工,形成稳定的大空间混合结构体系,从而成功解决了各种屏蔽暗室的施工难题。所有建设屏蔽机房没有什么难的,其实大家还可以结合上次我们提到的屏蔽机房建设有什么必要性一起来了解会更全面。
