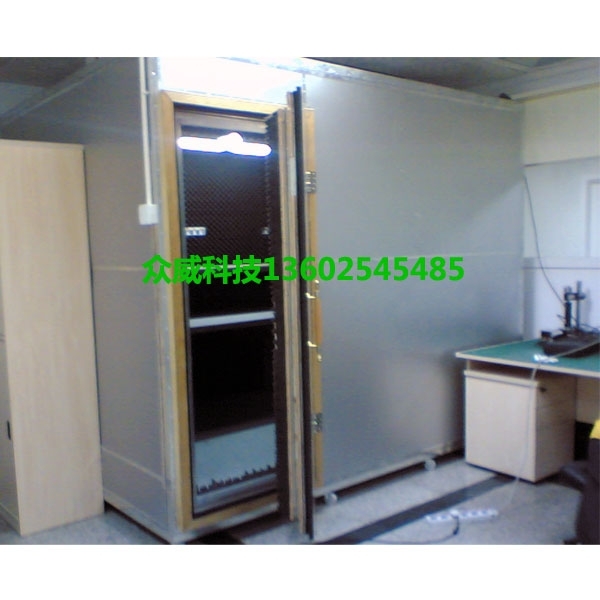

屏蔽室中滤波器的设计原则，滤波器是屏蔽室中一种常见的屏蔽材料，滤波器，是一个连接器，然后是具备滤波功能。都知道，电磁兼容设计考虑三个方面，干扰源、传播耦合路径、敏感设备，解决好电磁兼容。而滤波连接器恰恰是解决耦合路径的绝佳方法之一。下面由东莞众威厂家的技术人员为大家介绍屏蔽室中滤波器的设计原则：

一、在设计和选用滤波器时应注意以下几个问题：

1、明确工作频率和所要抑制的干扰频率，如两者非常接近，则需要应用频率特性非常陡峭的滤波器，才能把两种频率分开;

2、滤波器连续通以最大额定电流时，其温升要低，以保证在该额定电流连续工作时，不破坏滤波器中器件的工作性能;

3、为使工作时的滤波器频率特性与设计值相符合，要求与它连接的信号源阻抗和负载阻抗的数值等于设计时的规定值;

4、保证滤波器在高压情况下能够可靠地工作;

5、 滤波器必须具有屏蔽结构，屏蔽箱盖和本体要有良好的电接触-屏蔽机房，滤波器的电容引线应尽量短，最好选用低引线短电感的穿心电容。

二、安装滤波器时应注意以下几点：

1、滤波器的接地导线上有很大的短路电流通过，会引起附加的电磁辐射，故应对滤波器元件本身进行良好的屏蔽和接地处理;

2、电源线路滤波器应安装在离设备电源入口尽量靠近的地方，不要让未经过滤波器的电源线在设备框内迂回;

3、滤波器中的电容器引线应尽可能短，以免因引线感抗和容抗在较低频率上谐振;

4、滤波器的输入和输出线不能交叉，否则会因滤波器的输入—输出电容耦合通路引起串扰，从而降低滤波特性，通常的办法是输入和输出端之间加隔板或屏蔽层。

以上滤波器屏蔽室体的设计原则就分享到这里了，屏蔽室中滤波器一般是低通滤波器，阶次不是特别高，导致了其在3dB截止频率点的下降衰减过渡带不是很陡，一般是二阶滤波。
