屏蔽箱的基本含义：屏蔽箱是利用导电或者导磁材料制成的各种形状的屏蔽体，将电磁能力限制在一定空间范围内，用于抑制辐射干扰的金属体。并对传导和辐射进行处理，以实现给被测无线通讯设备提供无干扰的测试环境的设备。

　　一、屏蔽效果及分类

　　1、屏蔽效果：

　　一 是限制设备内部的辐射电磁能越出某一区域，即吸收内部干扰信号;

　　二 是防止外部的辐射电磁能进入某一区域，即屏蔽外部干扰信号。

　　屏蔽概念：指模拟干扰源置于屏蔽箱外时，屏蔽箱置放前后的空间某点电场强度、磁场强度或功率之比再取对数(lgp1/p2)，用dB表示。

　　检测设备：网络分析仪、信号发生器、频谱分析仪、偶极天线、喇叭天线、屏蔽箱。

　　分类：可以根据不同的测试要求分为 手动屏蔽箱、气动屏蔽箱、全自动屏蔽箱。

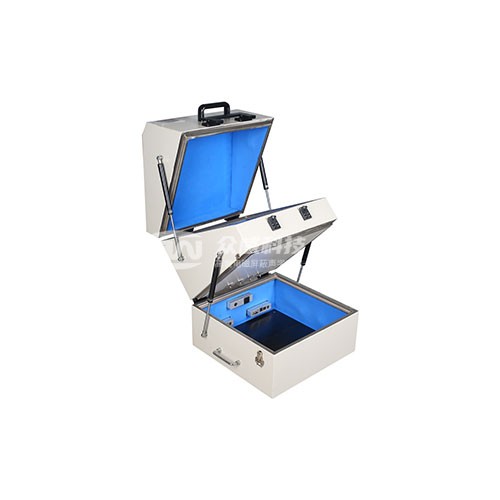

　　1、手动屏蔽箱 操作便捷。测试手机、笔记本、PAD等设备都有相应尺寸的设备。适用于研发、测试、认证等机构。

　　2、气动屏蔽箱 多用于生产测试中，提高了测试效率和降低操作人员的疲劳感。测试手机、笔记本、PAD等设备都有相应尺寸的设备。

　　3、全自动屏蔽箱 通过国际标准RS-232接口依通讯指令对测试屏蔽箱进行控制来完成整个测试过程，一般对小型射频模块，大规模产线生产的时候使用，提高生产效率。

　　二、应用

　　对于无线通讯产品生产厂商而言，产品不能及时面市或迅速上量带来的是大量产值和利润的流失。直接影响后续业务和市场份额的拓展。

　　射频测试工艺通常是手机等无线通讯类设备产线中最为复杂、影响最大的流程，通常也是产线的瓶颈。射频测试站通常由测试仪表、屏蔽箱、测试软件等几部分构成，通常又可分为校准测试、综合测试、天线测试等等几类。由于产能的要求，通常射频测试工艺由多个相同的测试站并行运行。某个或某些测试工位的通过率偏低;产出降低就会导致产线瓶颈、生产成本剧增，而究其原因，大致可分为： 产品设计或物料原因、测试的问题(误测问题)、射频干扰等环境因素、测试的不确定问题。

　　电磁干扰/EMI是整个电子领域必须面临和克服的一个问题，一般在无线通讯产品比如：手机、无线网卡、无线路由器、无线耳机、蓝牙耳机、wi-fi、wimax、数据卡、对讲机、RFID等等无线通讯类设备和无线通讯类模块等在进行板测、终测过程中，都是通过使用射频测试屏蔽箱来改善测试环境的。

　　三、屏蔽箱作用

　　隔离外部基站信号、外部干扰信号。

　　吸收箱内射频信号，降低干扰。

　　降低人员的影响，测试更精确。

　　节省操作时间，提高工作效率。

　　隔离相邻测试设备的干扰。

　　多种测试流程的整合，简化流程提高效率。

　　应用范围：

　　1、为无线通讯产品提供高效隔离的测试环境，避免公网信号的干扰，避免不同测试系统之间的干扰，如手机，wifi模块，数据卡，CPE或其他电子产品测试; 2、配合生产线稳定性测试，自动化机械手测试，大规模一致性测试; 3、其他通信技术测试，如GSM，WCDMA，WiMAX，LTE，GNSS，Bluetooth，WIFI等等。

　　四、在对电子设备进行电磁屏蔽设计时，需要注意以下基本原则：

　　(1) 选择合适的屏蔽效能指标。电磁屏蔽设计之前总体指标的分配至关重要，有30 dB 与70dB准则之说：一般而言，在同一环境中的一对设备，骚扰电平与敏感度门限电平之差小30dB时，设计阶段可不必专门进行屏蔽设计;若两者之差超过70 dB，单靠屏蔽很难保证两者兼容，即使达到指标，设备成本将急剧增加，较为可行的办法是总体指标或方案做出适当调整，30~60 dB 是屏蔽设计的常用期望值。

　　(2) 屏蔽体的结构必须简洁，尽可能减少不必要的孔洞，尽可能不要增加额外的缝隙;

　　避免开细长孔，通风孔尽可能采用圆形孔并阵列排放。屏蔽和散热有矛盾时尽可能开小孔，多开孔，避免开大孔。

　　(3) 不能有直接穿过屏蔽体的导体。要重视电缆的处理措施，电缆的处理往往比屏蔽本身重要。一旦有一电缆从屏蔽体中穿出，将对屏蔽体的屏蔽效能产生显著的恶化作用。

　　(4) 屏蔽体的电连续性是影响屏蔽效能最主要的因素，相对而言，材料本身屏蔽性能的影响是微不足道的(低频磁场例外)。
