什么是微波暗室?

2023-02-25 11:48:58

随着我国电磁干扰越来越平凡,微波暗室就出现在我们的身边,微波暗室就是用吸波材料来制造一个封闭空间,这样就可在暗室内制造出一个纯净的电磁环境,以方便排除外界电磁干扰。也许大家对于微波暗室并不了解,那么什么是微波暗室呢?下面由东莞众威厂家的技术人员为大家分享一下:

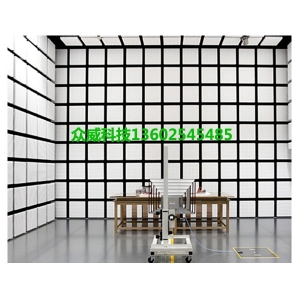

微波暗室类似于光学暗室,不同的是微波暗室要屏蔽的不仅是可见光,还包括其它波长的电磁波。微波暗室是采用吸波材料和金属屏蔽体组建的特殊房间。其作用就是避免在暗室内做天线、雷达等无线通讯产品杂波干扰,提高被测的精准度和效率。微波暗室主要用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量,微波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外形尺寸和测试要求确定,分3m法或10m法。


微波暗室的主要工作原理是根据电磁波在介质中从低磁导向高磁导方向传播的规律,利用高磁导率铁氧体引导电磁波,通过共振,大量吸收电磁波的辐射能量,再通过耦合把电磁波的能量转变成热能。


为了检测产品的电磁兼容性,产品必须在规定的标准环境中进行测试。理想的辐射场地是无限大的良好的导电地平面构成的,这是因为金属网(板)对电波产生全反射。在一定条件下,即反射角较小时,反射系数|R|≈1 ,不同介质平面的反射系数值也不同,故用金属地平面可使测量数据可靠,也使不同地区测量的数据具有可比性。


这是微波暗室的简介,微波暗室可以用于天线、电磁兼容、雷达截面测量、无线电控制设备的对接试验,以及各种类型的电磁模拟试验等。
